Što je stroj za hladno savijanje?

U suvremenoj brodogradnji i metaloprerađivačkoj industriji strojevi za hladno savijanje, kao oprema za oblikovanje jezgri, postupno zamjenjuju tradicionalne metode toplog oblikovanja, postajući ključni za poboljšanje kvalitete i učinkovitosti brodogradnje.

1. Osnovna definicija i primjena strojeva za hladno savijanje

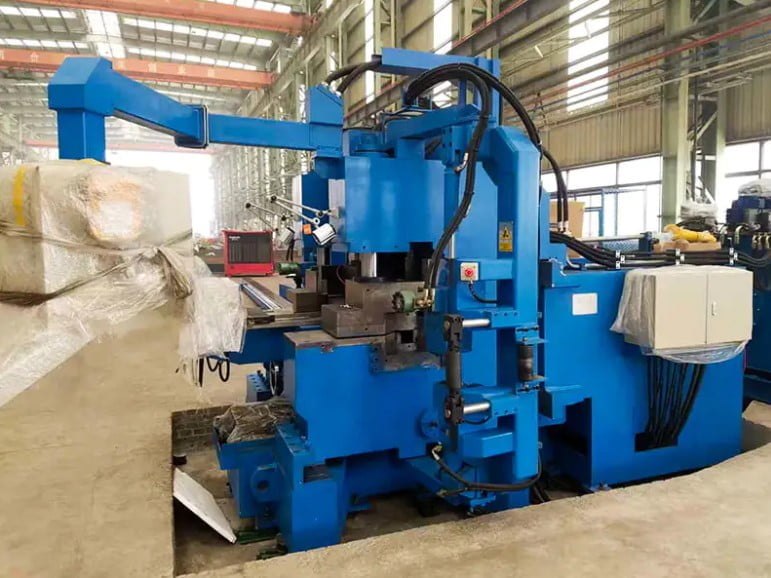

A stroj za hladno savijanje je visoko precizan uređaj koji koristi tehnologiju hladnog oblikovanja za obradu metalnih limova (kao što su brodske čelične ploče) u različite složene geometrijske površine na sobnoj temperaturi.

To je glavna oprema za oblikovanje zakrivljenih površina brodskih trupova, sposobna za rukovanje brodskim čeličnim pločama debljine između 6 i 50 milimetara. Bilo da se radi o osjetljivoj maloj jahti ili veličanstvenom divovskom naftnom tankeru, stroj za hladno savijanje može precizno saviti svoje debele čelične ploče u potrebnu zakrivljenost, ispunjavajući različite scenarije primjene.

2. Princip rada strojeva za hladno savijanje: od elastičnosti do plastičnosti

Temeljna logika rada strojeva za hladno savijanje leži u preciznoj kontroli fizičkih svojstava metalnih materijala. Njegove tipične strukturne karakteristike su sljedeće:

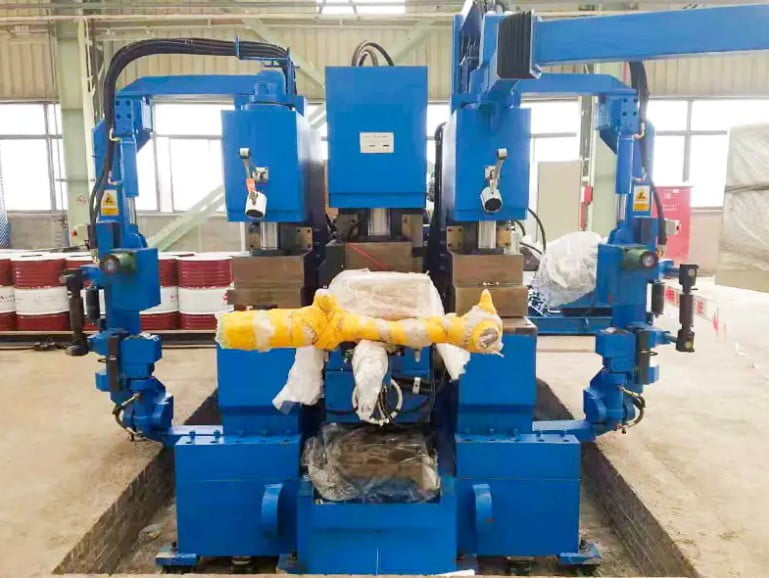

Raspored valjaka:

Obično se koristi simetričan raspored tri ili četiri valjka.

Proces oblikovanja:

Oprema primjenjuje progresivni pritisak na čeličnu ploču kroz valjke. U početnoj fazi obrade metal se prvo podvrgava elastičnoj deformaciji; porastom tlaka metal ulazi u stanje plastične deformacije čime trajno mijenja svoj oblik.

Veza s više osi:

Za složene hiperboloidne listove (trodimenzionalne zakrivljene površine), napredno stroj za hladno savijanje s može postići kontrolu višeosnog povezivanja, osiguravajući da je zakrivljenost savijanja u svakoj dimenziji savršeno usklađena.

3. Inteligentna kontrola i precizno praćenje

Moderni strojevi za hladno savijanje više nisu jednostavne mehaničke preše, već precizni instrumenti koji integriraju CNC tehnologiju numeričkog upravljanja:

Servo pogon i PLC kontrola:

Opremu pokreću servo motori visokih performansi, a pritisak i brzina dodavanja svakog valjka precizno su podešeni putem PLC (Programmable Logic Controller) sustava.

Povratne informacije u stvarnom vremenu i kompenzacija povratnog povrata:

Metal će proizvesti određenu količinu "povratnog povrata" nakon savijanja. Sustav povratnih informacija u stvarnom vremenu a stroj za hladno savijanje prati deformaciju lima i automatski izračunava i kompenzira povratni povrat, osiguravajući da konačne dimenzije savršeno odgovaraju modelu dizajna.

Koja je razlika između toplog i hladnog savijanja?

U obradi metala i brodogradnji, savijanje krutih čeličnih limova u idealne oblike temeljna je tehnologija. Vruće i hladno savijanje dva su potpuno različita procesa.

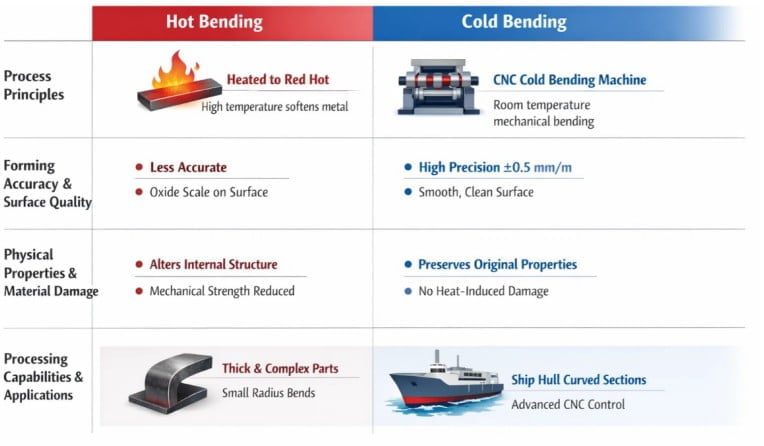

1. Razlika u principima procesa

Vruće savijanje:

Koristi zagrijavanje na visokoj temperaturi (obično do užarenog stanja) za omekšavanje metala, smanjujući njegovu granicu tečenja, čime se postiže plastična deformacija pod relativno malim vanjskim silama.

Hladno savijanje:

Na sobnoj temperaturi koristi opremu kao što je stroj za hladno savijanje kako bi prisilio deformaciju mehaničkim pritiskom. Uzimajući napredni CNC stroj za hladno savijanje kao primjer, on primjenjuje progresivni pritisak na čelični lim pomoću tri ili četiri simetrično raspoređena valjka, uzrokujući njegov prijelaz iz elastične deformacije u plastičnu deformaciju.

2. Točnost oblikovanja i kvaliteta površine

U industrijama s iznimno visokim zahtjevima za preciznošću (kao što je zrakoplovna i precizna brodogradnja), strojevi za hladno savijanje pokazuju značajne tehnološke prednosti:

Linearna točnost:

Zbog neizvjesnosti toplinskog širenja i skupljanja tijekom vrućeg savijanja, nakon hlađenja često dolazi do deformacije skupljanja. Nasuprot tome, linearna točnost hladnog savijanja može se poboljšati tri puta. Točnost oblikovanja modernih CNC strojeva za hladno savijanje može doseći ±0,5 mm/m.

Kvaliteta površine:

Vruća obrada lako proizvodi kamenac od oksida ili oštećenja od vatre na metalnoj površini. Hladnim savijanjem može se postići kvaliteta površine čelične ploče stupnja Sa2.5, stvarajući idealne površinske uvjete za naknadno automatsko zavarivanje.

3. Fizička svojstva i materijalna šteta

Ovo je jedna od temeljnih razlika između to dvoje. Strojevi za hladno savijanje osiguravaju da toplina tijekom obrade ne utječe na svojstva materijala.

Vruće savijanje:

Visoke temperature mogu promijeniti unutarnju strukturu čelika i čak uzrokovati kvar određenih legiranih elemenata, što utječe na mehaničku čvrstoću čelične ploče.

Hladno savijanje:

Radeći na sobnoj temperaturi, potpuno čuva početna mehanička svojstva sirovina kao što su brodski čelični limovi. Putem sustava povratnih informacija u stvarnom vremenu, stroj za hladno savijanje može automatski kompenzirati povratni udar metala, osiguravajući da konačne dimenzije točno odgovaraju nacrtima dizajna.

4. Mogućnosti obrade i scenariji primjene

Iako se stroj za hladno savijanje ističe preciznošću, oba imaju svoja specifična područja primjene:

Vruće savijanje:

Obično se koristi za posebne dijelove s iznimno velikim debljinama, vrlo malim radijusima ili iznimno složenim oblicima, jer visoke temperature značajno smanjuju otpornost na deformaciju.

Hladno savijanje:

Trenutno glavni oslonac za oblikovanje površine trupa broda. Može rukovati brodskim čeličnim pločama debljine od 6 do 50 mm. Za posebne hiperboloidne ploče, visokoučinkoviti strojevi za hladno savijanje mogu postići kontrolu višeosnog povezivanja, lako se noseći s izazovima trodimenzionalnih zakrivljenih površina.

Koje su tri vrste savijanja?

U područjima obrade metala, brodogradnje i proizvodnje tlačnih posuda, savijanje je najosnovniji i najvažniji način mijenjanja oblika materijala. Na temelju razlika u temperaturi obrade, mehaničkim karakteristikama i radu opreme, industrija općenito klasificira savijanje u tri glavne vrste.

1. Hladno savijanje (oblikovanje na sobnoj temperaturi)

Hladno savijanje odnosi se na proces savijanja koji se izvodi ispod temperature rekristalizacije metalnog materijala (obično sobne temperature). To je trenutno najraširenija i najpreciznija tehnologija u brodograđevnoj industriji.

Osnovna oprema:

Prvenstveno koristi a stroj za hladno savijanje . Ova oprema koristi simetričan raspored tri ili četiri valjka, koje pokreće servo motor, za primjenu progresivnog pritiska na metalni lim.

Tehničke prednosti:

Održavanje svojstava materijala: Materijal nije pod utjecajem topline tijekom obrade, čime se u potpunosti zadržava početna mehanička čvrstoća čelika.

Visoka preciznost: s CNC sustavom (PLC), točnost oblikovanja može doseći ±0,5 mm/m, tri puta više od tradicionalnih procesa.

Kvaliteta površine: Zbog odsutnosti kamenca oksida, kvaliteta površine može doseći stupanj Sa2,5, pružajući idealne uvjete za naknadno zavarivanje.

2. Vruće savijanje (oblikovanje na visokoj temperaturi)

Vruće savijanje je savijanje metala zagrijavanjem iznad temperature rekristalizacije (obično između 800°C i 1000°C).

Karakteristike procesa:

S porastom temperature granica razvlačenja metala se značajno smanjuje, a njegova plastičnost raste. To mu omogućuje rukovanje ultra-debelim čeličnim pločama ili postizanje savijanja s iznimno malim radijusima zakrivljenosti.

Ograničenja:

Zona pod utjecajem topline: Visoke temperature mogu promijeniti unutarnju metalografsku strukturu metala, što dovodi do fluktuacija performansi.

Poteškoće u preciznoj kontroli: Deformaciju stezanja tijekom hlađenja teško je točno predvidjeti.

Utjecaj na okoliš: Velika potrošnja energije i stvaranje kamenca oksida, zahtijeva opsežne naknadne procese mljevenja.

3. Plastično savijanje i složeno oblikovanje (višeosno savijanje)

Ova se vrsta prvenstveno odnosi na posebne metode oblikovanja hiperboloidnih ploča ili složenih trodimenzionalnih površina. Često je to napredna verzija hladnog savijanja.

Karakteristike procesa:

Oprema koristi kontrolu povezivanja s više osi kako bi uzrokovala savijanje lima ne samo uzdužno, već i bočno ili u drugim dimenzijama.

Praćenje u stvarnom vremenu:

Ovaj se proces oslanja na sustav povratnih informacija u stvarnom vremenu. Zbog elastičnog odbijanja metala, sustav mora pratiti deformaciju u stvarnom vremenu i automatski kompenzirati kako bi osigurao da konačne dimenzije savršeno odgovaraju modelu dizajna.

Scenariji primjene:

Široko se koristi u obradi visokopreciznih brodskih trupova, sfernih spremnika za skladištenje i aerodinamičnih vanjskih zidova modernih zgrada.

Kako hladno savijati metal?

U modernoj industrijskoj proizvodnji hladno savijanje metala postalo je temeljna tehnologija za postizanje visokopreciznog oblikovanja. Za razliku od tradicionalne vruće obrade, hladno savijanje može oblikovati čvrste čelične ploče u složene geometrijske oblike bez mijenjanja njihovih fizičkih svojstava.

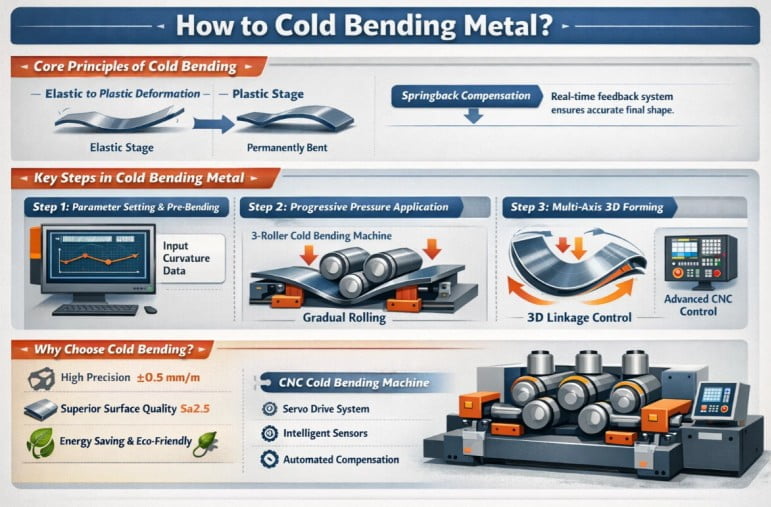

1. Temeljni principi hladnog savijanja

Srž hladnog savijanja metala leži u korištenju mehaničke sile za guranje materijala iznad njegove granice razvlačenja. Ovaj se postupak obično provodi na sobnoj temperaturi, primjenom pritiska na metalni lim (kao što su brodske čelične ploče debljine od 6 do 50 mm) pomoću valjaka stroja za hladno savijanje.

Od elastičnog do plastičnog:

Metal prvo prolazi kroz elastičnu deformaciju, vraćajući se u svoj izvorni oblik nakon uklanjanja vanjske sile. Kako tlak dalje raste, metal ulazi u stanje plastične deformacije, čime dobiva trajno savijeni oblik.

Kompenzacija povratnog proljeća:

Nakon savijanja, metal će se u određenoj mjeri vratiti natrag zbog postojanja modula elastičnosti. Moderni CNC strojevi za hladno savijanje, putem sustava povratnih informacija u stvarnom vremenu, mogu automatski pratiti deformaciju i izvršiti kompenzaciju povratnog povrata, osiguravajući točne konačne dimenzije.

2. Ključni koraci u izvođenju hladnog savijanja metala

Prvi korak: Postavljanje parametara i prethodno savijanje

Unesite parametre zakrivljenosti iz projektnih crteža putem PLC upravljačkog sustava. Za obradu debelih ploča, prethodno savijanje na krajevima ključno je za osiguravanje kontinuiteta ukupne zakrivljenosti, čime se učinkovito smanjuje stvaranje mrtvih točaka.

Drugi korak: Primjena progresivnog pritiska

Stroj za hladno savijanje koristi simetričan raspored tri ili četiri valjka. Pokretani servo motorom, valjci polako pritišću prema dolje, dodajući lim. Ovaj progresivni pritisak sprječava unutarnje pukotine u metalu, čuvajući svojstva materijala od utjecaja topline.

Treći korak: Višeosno povezivanje i 3D oblikovanje

Za složene hiperboloidne ploče, oprema aktivira način upravljanja višeosnim vezama. Preciznim podešavanjem relativnog položaja i kuta nagiba svakog valjka, čelični lim se savija istovremeno u uzdužnom i poprečnom smjeru, postižući točnost oblikovanja od ±0,5 mm/m.

3. Prednosti hladnog savijanja: Zašto odabrati hladno savijanje?

U usporedbi s vrućim savijanjem, hladno savijanje metala nudi značajne prednosti u brodogradnji, mostogradnji i izgradnji čeličnih konstrukcija:

Izvedba visoke preciznosti: Hladno savijanje može poboljšati točnost linije za tri puta, što ga čini primarnim rješenjem za stvaranje visokokvalitetnih površina trupa broda.

Vrhunska kvaliteta površine: Obrađena površina je bez kamenca oksida, postižući stupanj kvalitete Sa2,5, stvarajući savršene uvjete za naknadne automatizirane procese zavarivanja.

Ušteda energije i zaštita okoliša: Nije potrebna oprema za grijanje koja troši mnogo energije; obrada je čista i učinkovita.

4. Ključna oprema: Uloga CNC stroja za hladno savijanje

Srž postizanja savršenog hladnog savijanja leži u performansama opreme. Visokokvalitetni CNC stroj za hladno savijanje integrira:

Sustav servo pogona: pruža gladak i snažan okretni moment.

Inteligentni senzori: Prate odstupanja debljine lima i promjene tvrdoće u stvarnom vremenu.

Softver za automatiziranu kompenzaciju: Osigurava konzistentnost obrade od malih komponenti jahte do velikih ploča za tankere.

Hladno savijanje metala je precizan proces koji kombinira mehaniku materijala i CNC tehnologiju. Odabirom prikladnog stroja za hladno savijanje i korištenjem znanstvenih koraka obrade, tvrtke mogu značajno poboljšati točnost oblikovanja i kvalitetu površine svojih proizvoda, istovremeno osiguravajući performanse materijala.

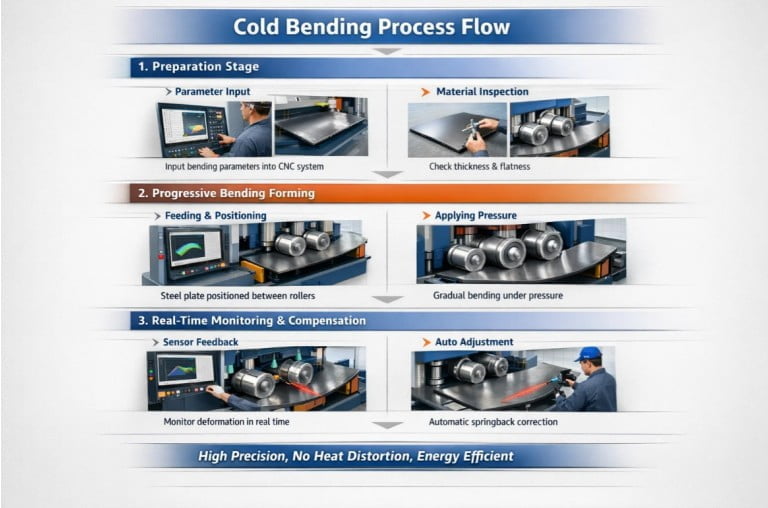

Kakav je tok procesa hladnog savijanja?

U modernoj proizvodnji, strojevi za hladno savijanje postali su osnovna oprema u brodogradnji, konstrukciji čeličnih konstrukcija i drugim područjima. U usporedbi s tradicionalnim postupcima, hladno savijanje, sa svojom visokom preciznošću i zaštitom svojstava materijala, postalo je preferirana metoda za obradu brodskih čeličnih ploča debljine 6 do 50 mm.

1. Faza pripreme: unos parametara i pregled materijala

Prvi korak u hladnom savijanju počinje digitalizacijom. Operatori prvo trebaju unijeti parametre zakrivljenosti u PLC kontrolni sustav CNC stroja za hladno savijanje prema projektnim crtežima.

Inspekcija materijala:

Provjera debljine, granice razvlačenja i početne ravnosti čelične ploče.

Simulacija procesa:

Napredni CNC sustav simulira proces savijanja unaprijed, računajući elastičnu deformaciju metala i očekivanu vrijednost opruge, postavljajući temelje za preciznu obradu.

2. Temeljna faza: Progresivno oblikovanje savijanjem

Ovo je ključni korak procesa hladnog savijanja, koji se uglavnom postiže fizičkim istiskivanjem stroja za hladno savijanje.

Hranjenje i pozicioniranje:

Čelična ploča se dovodi između valjaka opreme. Ova oprema obično koristi simetričan raspored tri ili četiri valjka kako bi se osiguralo jednoliko naprezanje.

Primjena pritiska:

Pokretani servo motorom, radni valjci se pomiču prema dolje, primjenjujući progresivni pritisak na čeličnu ploču. Metalni materijal postupno prelazi iz elastičnog stanja u stanje plastične deformacije.

Kontrola povezivanja s više osi:

Za složene hiperboloidne ploče, oprema koristi višeosno povezivanje za precizno podešavanje kuta nagiba valjka i brzine dodavanja, dopuštajući čeličnoj ploči da oblikuje ciljanu zakrivljenost u trodimenzionalnom prostoru.

3. Praćenje u stvarnom vremenu i automatska kompenzacija:

Tijekom procesa savijanja, sustav povratnih informacija u stvarnom vremenu prati deformaciju lima. Zbog prirodnih karakteristika povratnog povrata metala, sustav automatski prilagođava pritisak svakog valjka na temelju podataka senzora za kompenzaciju povratnog povrata.

Ovo inteligentno podešavanje osigurava konačnu točnost oblikovanja od ±0,5 mm/m, osiguravajući da dimenzije dijelova savršeno odgovaraju dizajnu.

4. Površinska obrada i kontrola kvalitete

Glavna prednost hladnog savijanja je u tome što na materijal ne utječe toplina, čime se sprječava oksidna naslaga ili toplinska deformacija.

Kvaliteta površine:

Čelične ploče obrađene strojem za hladno savijanje obično postižu kvalitetu površine od stupnja Sa2,5.

Provjera točnosti:

Zakrivljenost se provjerava pomoću šablona ili laserskih skenera kako bi se osigurali idealni uvjeti za naknadno automatizirano zavarivanje.

Značajne prednosti postupka hladnog savijanja:

Visoka linearnost: U usporedbi s tradicionalnim vrućim savijanjem, hladno savijanje može poboljšati točnost linearnosti za tri puta.

Održavanje mehaničkih svojstava: Budući da se plastična deformacija događa na sobnoj temperaturi, unutarnja struktura čelične ploče ostaje stabilna, a njezina se čvrstoća ne smanjuje.

Visoka učinkovitost i ušteda energije: Uklanjanje potrebe za opremom koja troši veliku količinu energije kao što su peći za grijanje značajno smanjuje troškove proizvodnje.

Od digitalnog unosa do višeosnog povezivanja i precizne kompenzacije opruge, postupak stroja za hladno savijanje utjelovljuje inteligenciju i standardizaciju moderne obrade metala. Ova tehnologija ne samo da poboljšava kvalitetu proizvodnje svega, od malih jahti do velikih naftnih tankera, već također promiče zelenu transformaciju teške industrije.
