Koje su komponente usisnog bagera za rezanje?

U modernoj izgradnji luka, jaružanju plovnih putova i projektima melioracije zemljišta, cutter suction dredgers , sa svojim integriranim mogućnostima jaružanja i transporta, postali su nezamjenjivo nacionalno dobro.

I. Sustav jaružanja: izvor moći

Najistaknutija značajka usisnog jaružala s nožem je njegov sustav glave s prednjom stranom.

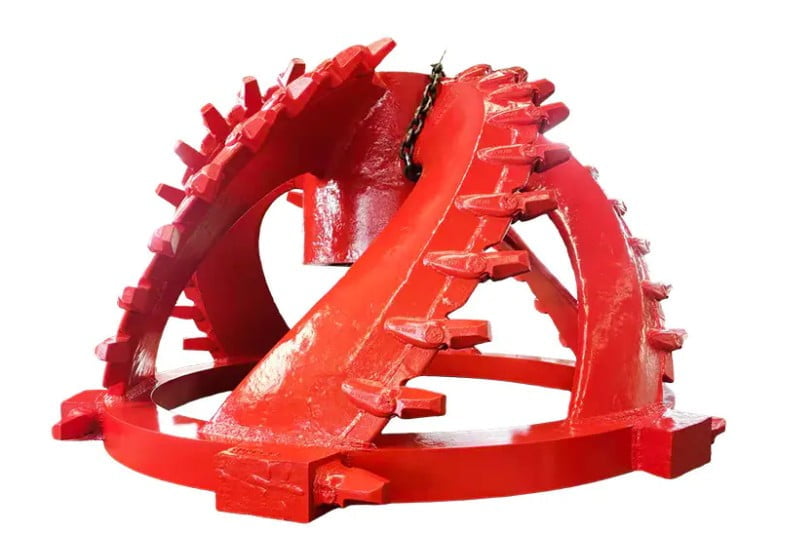

Glava rezača

Smješten na kraju mosta na prednjem dijelu trupa, siječe podvodno tlo ili stijene velikom brzinom rotacije. To je ključ za određivanje kapaciteta jaružanja.

Pogonska jedinica rezača

Obično se sastoji od hidrauličkog motora velike snage ili elektromotora, koji osigurava snažan okretni moment za rezanje tvrdih materijala morskog dna.

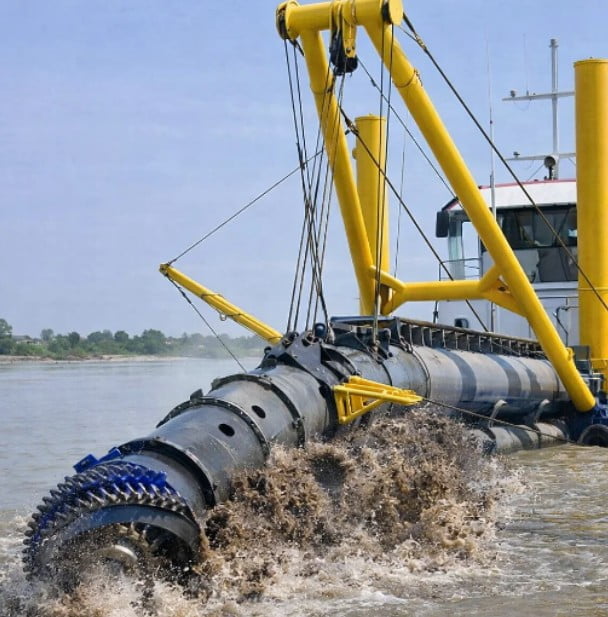

Ljestve

Ovo je masivna čelična konzola koja podupire glavu rezača, pogonsku osovinu i podvodnu pumpu isplake. Njegovim podizanjem i spuštanjem kontrolira se dubina jaružanja.

II. Transportni sustav: srž prijenosa fluida koji transportira drobljeni materijal

Prijevoz drobljenog kamena i mulja s morskog dna na obalu oslanja se na snažan sustav ispuštanja isplake cutter suction dredger .

Pumpa za bager

Ovo je srce usisnog jaružala. Obično se dijeli na podvodnu isplačnu pumpu (za povećanje usisne koncentracije) i isplačnu pumpu u trupu (za osiguravanje pritiska isporuke).

Usisna cijev i ispusna cijev

Blato ulazi u tijelo pumpe kroz usisnu cijev i zatim se transportira na velike udaljenosti kroz ispusni cjevovod spojen na krmu.

Kuglasti zglobovi i crijeva

U nadvodnom cjevovodu ove komponente osiguravaju dovoljnu fleksibilnost pri vjetru i valovima kako bi se spriječio lom.

III. Sustav pozicioniranja i bočnog pomicanja: osiguravanje preciznosti tijekom rada

Usisno jaružalo se ne pomiče nasumično tijekom rada, već ritmički oscilira poput kompasa.

Spud sustav

Na krmi se obično postavljaju dvije jake osovine. Glavni klin služi kao središte rotacije, umetnut u mulj, dok pomoćni klin služi za koračno kretanje.

Spud Carrier

Vrhunski usisni bageri opremljeni su hidrauličkim kolicima, omogućujući trupu da se pomiče naprijed bez podizanja osovina, čime se značajno poboljšava kontinuitet konstrukcije.

Bočna vitla

Oni kontroliraju lijevo i desno njihanje trupa oko osovina preko lijevog i desnog vučnog kabla, omogućujući lepezasto iskopavanje.

IV. Sustav napajanja i upravljanja: Inteligentni mozak

Dizel motor/agregat generatora

Osigurava energiju za sve pumpe za blato, hidrauličke sustave i stambene prostorije.

Integrirani sustav praćenja

Moderni usisni bageri opremljeni su GPS pozicioniranjem, praćenjem proizvodnje i automatskim sustavom jaružanja. Operateri mogu precizno kontrolirati putanju jaružanja i koncentraciju putem zaslona osjetljivog na dodir u kabini.

Razumijevanje komponenti usisnog jaružala ne samo da nam pomaže razumjeti znanost o inženjerstvu jaružanja, već također olakšava bolje održavanje opreme i optimizaciju performansi. Od robusnih zuba rezača do sofisticiranog automatiziranog sustava upravljanja, svaka je komponenta ključna za napredak i kvalitetu projekta.

Sa stalnim tehnološkim napretkom, budući usisni jaružali će se razvijati prema dubljem jaružanju, dužim udaljenostima pražnjenja i većoj inteligenciji, nastavljajući sjati u pomorskom inženjerstvu.

Koji je princip rada usisnog jaružala?

I. Osnovna radna logika usisnog jaružala

Temeljni princip rada usisnog jaružala može se sažeti kao: "mehaničko rezanje, hidrauličko podizanje i transport cjevovodom".

Jednostavnim rječnikom rečeno, koristi rotirajuću reznu glavu na pramcu kako bi razbio tlo ili stijene na morskom dnu, miješajući ih s vodom kako bi formirao kašu. Isplačna pumpa velike snage zatim stvara vakuumsko usisavanje, uvlači gnojnicu i transportira je kroz ispusni cjevovod do određene obale ili mjesta skladištenja.

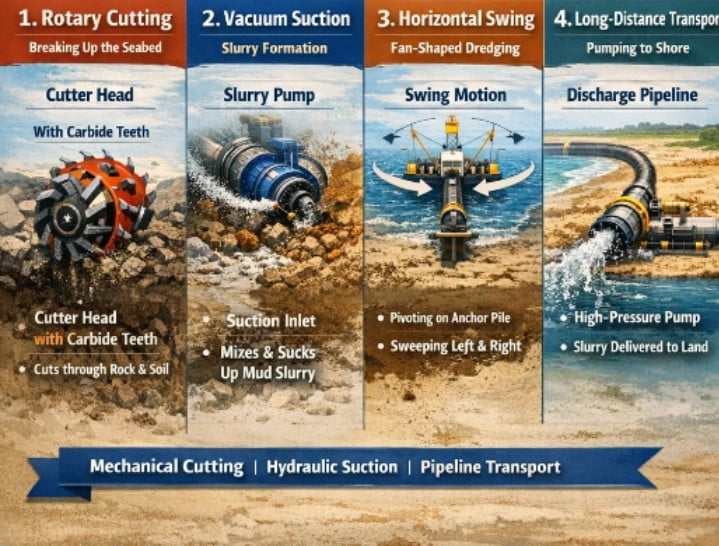

II. Raščlamba ključnih koraka: Putovanje od morskog dna do obale

1. Rotacijsko rezanje: lomljenje donjeg materijala

Na početku rada, most na pramcu usisnog bagera se spušta. Rotirajuća glava rezača na kraju mosta rotira velikom brzinom, pogonjena hidraulikom ili električnom energijom. Zubi od tvrdog metala na glavi rezača, poput divovskih zuba, režu i lome tvrdu glinu, šljunak, pa čak i tvrde stijene.

2. Vakuumsko usisavanje: Stvaranje gnojnice

Dok se glava rezača okreće, usisni priključak koji se nalazi iza nje počinje s radom. Oslanjajući se na negativni tlak koji generira isplačna pumpa (ili podvodna isplačna pumpa) unutar trupa, razbijeno tlo i okolna morska voda brzo se miješaju u kašu visoke koncentracije, koja se zatim usisava u ulazni cjevovod za gnojnicu.

3. Bočno njihanje: Iskop u obliku lepeze

Usisni bager za rezanje ne radi u ravnoj liniji. Umjesto toga, koristi čelični pilot kao središte, koristeći dva bočna vitla za povlačenje čeličnih sajli, uzrokujući da se trup njiše lijevo-desno u obliku lepeze. Ovaj rad "poput kompasa" osigurava ravnu i potpunu donju površinu.

4. Prijevoz na velike udaljenosti: Tlak podizanja

Usisana kaša je pod tlakom pomoću pumpe velike snage unutar trupa. Koristeći snažan ispusni tlak, gnojnica se prenosi na velike udaljenosti kroz zatvorene ispusne cjevovode (uključujući plutajuće cijevi, potopljene cijevi i obalne cijevi), dosežući udaljenosti od nekoliko kilometara, izravno postižući "melioraciju zemljišta".

III. Zašto su usisni bageri za rezanje najučinkovitiji?

Kao poželjan tip plovila za projekte jaružanja, njegove prednosti uključuju:

• Kontinuirani rad: Za razliku od jaružala s usisnim lijevkom za grabljenje ili povlačenja, jaružala s usisnim lijevkama eliminiraju potrebu za povratnim prijevozom; jaružanje i ispuštanje odvijaju se istovremeno, što rezultira izuzetno visokom učinkovitošću.


• Široka primjenjivost: Bilo da se radi o rastresitom pijesku ili stijenama visoke čvrstoće, odgovarajuća glava rezača može biti dovoljna.


• Ekološki prihvatljiv i precizan: kontrolirana putanja jaružanja smanjuje uznemiravanje okolnih voda i omogućuje preciznu kontrolu dubine.



Razumijevanje principa rada usisnih jaružala ne samo da nam omogućuje da se divimo ljepoti moderne industrije, već također naglašava njihovu ključnu ulogu u proširenju luka, održavanju plovnih putova i melioraciji zemljišta. Kao visoko integriran i precizan uređaj za jaružanje, predstavlja vrhunac suvremene pomorske inženjerske opreme.

Zašto se rezna glava naziva "zubi" usisnog jaružala?

U velikim projektima jaružanja, usisni bageri pokazuju zadivljujuću učinkovitost izgradnje. Strukturno gledano, isplačna pumpa osigurava pritisak "otkucaja srca" koji održava rad sustava, dok je glava rezača, smještena na samom prednjem dijelu radnog mosta, "pipci" i "oštra oštrica" ​​cijelog sustava jaružanja.

I. "Terminator" materijala s tvrdim dnom

Sposobnost usisnog jaružala da se nosi s različitim geološkim uvjetima, od rastresitog pijeska do tvrdih stijena, u potpunosti se oslanja na njegove oštre "zube".

Mehanička sila rezanja: Pokretana snažnim motorom ili hidrauličkim sustavom, glava rezača stvara ogroman okretni moment. Tijekom rotacije, nazubljena sjedišta i vrhovi glave rezača izravno djeluju na dno, lomeći guste slojeve tla, tvrdu glinu, pa čak i granit.

Hard Rock Buster: Bez glave za rezanje, obični usisni jaružali ne mogu nositi s tvrdim materijalima dna. Upravo ti "zubi" omogućuju usisnim bagerima da se "probijaju kroz planine" u projektima melioracije, izravno drobeći podvodne prepreke.

II. Konstrukcija zuba rezača: Elita naoružana do zuba

Zašto se zovu "zubi"? Ne samo zbog svog položaja na prednjoj strani, već i zbog toga što je njihova konstrukcija vrlo slična konstrukciji zuba:

Izuzetno robustan materijal: Kako bi izdržali izuzetno veliko trošenje, zubi rezača obično su izrađeni od legiranog čelika visoke čvrstoće, a ponekad čak i umetnuti tvrdim legurama. To osigurava da se "zubi" neće lako slomiti ili istrošiti kada se suoče sa stijenama morskog dna.

Zamjenjivi dizajn: Baš kao što stomatolog može ispuniti zub, vrhovi zubaca su zamjenjivi potrošni materijal. Za različite geološke formacije (kao što su mulj, gusti pijesak i istrošene stijene), inženjeri će zamijeniti "zube" različitim oblicima kako bi postigli optimalnu učinkovitost jaružanja.

Višenamjenski oblik: Zubi u obliku dlijeta prikladni su za klesanje tvrdih stijena, dok su zubi s oštrim rubom prikladni za rezanje gline. Ova svestranost osigurava fleksibilnost usisnih jaružala u složenim radnim uvjetima.

III. Kako rezač određuje radnu učinkovitost?

Koncentracija blata: Rezni učinak rezača izravno utječe na koncentraciju blata na usisnom otvoru. Što je rezanje temeljitije, to je veći sadržaj krutih tvari u miješanom mulju i veća je učinkovitost prijenosa.

Precizno kopanje rova: Oslanjajući se na precizno pozicioniranje i oscilaciju glave rezača, usisni bager može kirurški rezati nagibe kanala koji zadovoljavaju zahtjeve dizajna.

IV. Inteligentni trend: Zubi s "mozgom"

S tehnološkim napretkom, "zubi" modernih usisnih jaružala postaju sve inteligentniji.

Automatsko podešavanje: Inteligentni sustavi nadzora mogu prilagoditi brzinu glave rezača u stvarnom vremenu na temelju otpora formacije, sprječavajući oštećenje od prekomjernog opterećenja i značajno smanjujući potrošnju energije.

Praćenje istrošenosti: Senzori nadziru istrošenost vrhova zuba, izdajući podsjetnike za zamjenu prije nego što "zubi" zakažu, izbjegavajući rizike zastoja.

Koja su razmatranja u vezi s materijalom i dizajnom zubaca glave rezača?

I. Duša materijala: Kako pronaći ravnotežu između tvrdoće i žilavosti?

Radno okruženje zuba glave rezača je izuzetno teško, suočavajući se ne samo s udarcima visokog intenziteta, već i s dugotrajnim trošenjem uslijed trenja. Stoga je izbor materijala ključna tajna.

Čelik od legure visoke čvrstoće: Većina visokokvalitetnih zuba glave rezača koristi poseban čelik od legure kroma i nikla. Ovaj materijal je podvrgnut preciznom procesu toplinske obrade, postižući i visoku tvrdoću za otpornost na habanje i visoku žilavost za sprječavanje krhkog loma pri udaru o tvrdu stijenu.

Presloj od tvrde legure: Pod ekstremno visokim uvjetima trošenja, inženjeri će prekrivati ​​tvrdu leguru ili umetnuti volfram čelik na vrhove zuba. Ovaj pristup "naoružan do zuba" povećava životni vijek zuba glave rezača nekoliko puta u usporedbi s običnim odljevcima.

Dizajn materijala za samooštrenje: vrhunski proizvodni procesi omogućuju zubima glave rezača da zadrže relativno oštar oblik tijekom trošenja, svojstvo poznato kao "samooštrenje", koje značajno smanjuje potrošnju energije usisnih bagera za rezanje.

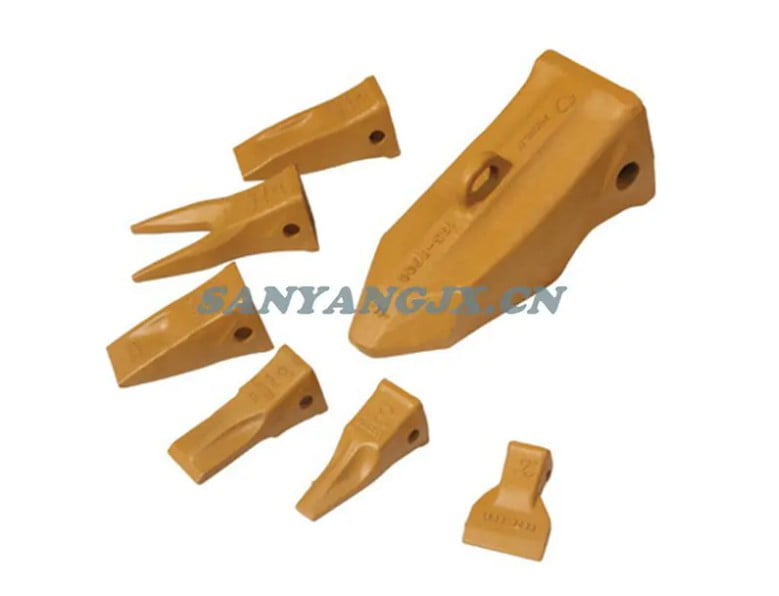

II. Genijalnost dizajna: "prilagođena" rješenja za različite formacije

Ne izgledaju svi zubi rezne glave isto. Ovisno o geološkim uvjetima, dizajneri komponenti jaružala razvili su različite oblike zuba:

Zubi dlijeta: Oštri, oblika poput dlijeta. Prvenstveno se koristi za iskopavanje tvrdih stijena ili istrošenih stijena, razbijanje koncentriranim pritiskom u jednoj točki.

Široki zubi: širokih rubova, poput lopate. Ovaj dizajn je najprikladniji za iskopavanje slojeva gline ili rastresitog pijeska, sposoban je rezati velike površine tla poput maslaca, uvelike povećavajući učinak.

Standardni zubi: balansiranje reznih i udarnih sposobnosti, pogodno za složene mješovite geološke formacije.

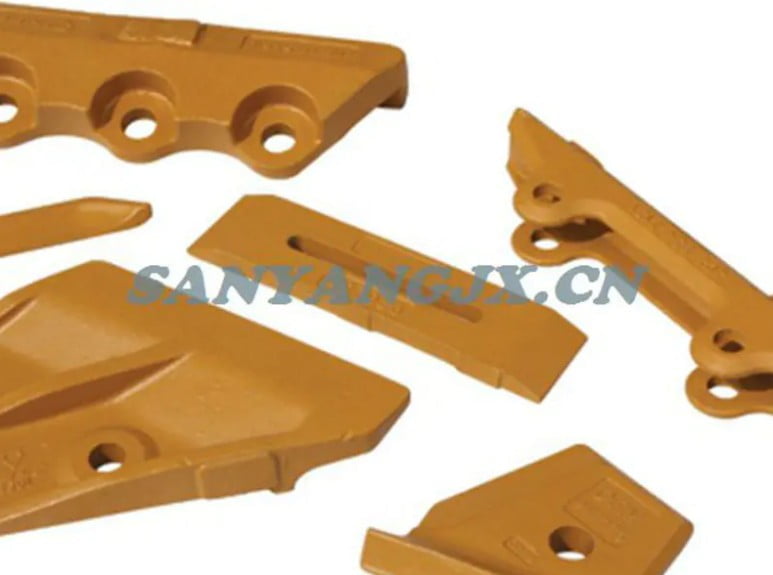

III. Genijalna struktura: sustav za zamjenu jednostavan za korištenje

Budući da su zubi rezača potrošni dijelovi, njihov konstrukcijski dizajn mora uzeti u obzir učinkovitost konstrukcije.

Razdvojeni dizajn: Moderni usisni bageri često koriste podijeljenu strukturu "baze zuba vrha zuba". Kada se "zubi" istroše, radnici mogu brzo zamijeniti vrh zuba pomoću posebnog klina za zaključavanje bez rezanja cijele glave rezača, štedeći značajno vrijeme zastoja za projekte jaružanja.

Hidrodinamički dizajn: Dizajn zubaca rezača također uzima u obzir fluidnost gnojnice. Znanstveno dizajniran oblik smanjuje rotacijski otpor, olakšavajući ulazak gnojnice u usisnu cijev, čime se povećava usisna koncentracija pumpe za gnojnicu.

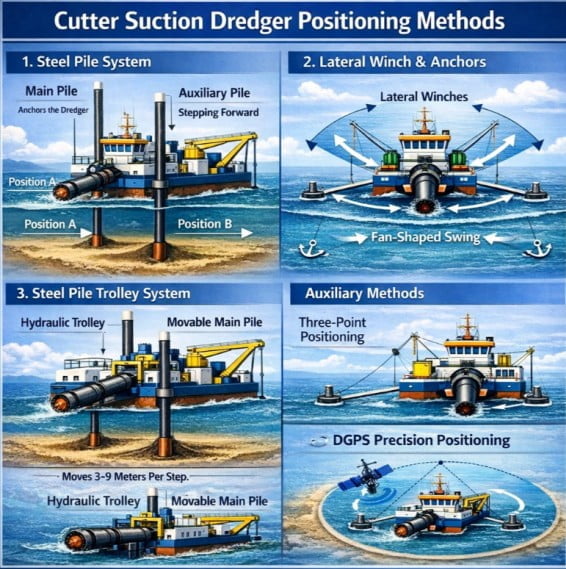

Kako usisni bager za rezanje održava svoj položaj tijekom izgradnje?

1. Osnovna potporna točka: sustav čeličnih pilota

Ovo je primarna metoda pozicioniranja za usisne jaružale. Dva masivna čelična pilota, okomito prodiru u trup, obično su postavljena na krmi.

Glavni pilot: Tijekom izgradnje, glavni pilot se spušta okomito i duboko uvlači u mulj morskog dna. Poput "igle" kompasa, čvrsto pričvršćuje trup za površinu vode, služeći kao rotacijsko središte za bočno jaružanje cijelog plovila.

Pomoćni piloti: Prvenstveno se koriste za "stepping" zamjenu pilota. Kada se iskopa područje u obliku lepeze i potrebno je dalje napredovati, pomoćni pilot se spušta u fiksni položaj, dok se glavni pilot podiže i pomiče naprijed. Dva pilota rade naizmjenično, omogućujući bageru da se precizno kreće naprijed, poput "hoda sa štakama".

2. Pokretna vuča: bočno vitlo i bočna sidra

Dva bočna sidra raspoređena su dijagonalno prema naprijed s obje strane jaružala.

Manevriranjem bočnih vitla na jaružalu i otpuštanjem čeličnih sajli s obje strane, jaružalo se njiše u obliku lepeze, povlačeći pramac lijevo-desno oko glavnog pilota.

Ovaj raspored "jedan pilot, dva sidra" tvori izuzetno stabilan trokutasti potporni sustav, osiguravajući da se bager ne ljulja nasilno zbog sila reakcije prilikom rezanja tvrde stijene.

3. Vrhunska konfiguracija: Sustav kolica s čeličnim pilotima

Veliki ili napredni usisni bageri (kao što je "Tianjing") također su opremljeni čeličnim kolicima za pilote.

Princip: Glavni pilot nije izravno fiksiran na trup, već je montiran na hidraulički pomična kolica.

Funkcija: s glavnim pilotom umetnutim u tlo i nepokretnim, hidraulički cilindri mogu potjerati cijeli trup prema naprijed (obično za 3-9 metara). To znači da plovilo može kontinuirano iskopavati bez čestih zamjena pilota, uvelike poboljšavajući stabilnost pozicioniranja i učinkovitost konstrukcije.

4. Pomoćne metode: Pozicioniranje u tri točke i DGPS

Pozicioniranje u tri točke: Pod određenim specifičnim uvjetima, uz čelične pilote, krmena ili bočna sidra koriste se za formiranje kombiniranog sustava za pozicioniranje u više točaka za suočavanje s jakim strujama ili ekstremnim valovima.

Prostorno pozicioniranje: Moderni usisni bageri opremljeni su DGPS-om (Diferencijalni sustav globalnog pozicioniranja) i raznim senzorima za praćenje precizne pozicije trupa u odnosu na projektirani kanal u stvarnom vremenu, s pogreškama koje se obično kontroliraju do razine centimetra.

Tajna stabilnosti usisnog jaružala leži u "korištenju pilota kao osi i sidra kao sile". Čelični piloti pružaju čvrstu vertikalnu potporu, dok horizontalno sidro pruža preciznu horizontalnu kontrolu. Kombinacija to dvoje čini ovo cutter suction dredger stabilna poput planine Tai u nadirućim valovima.
